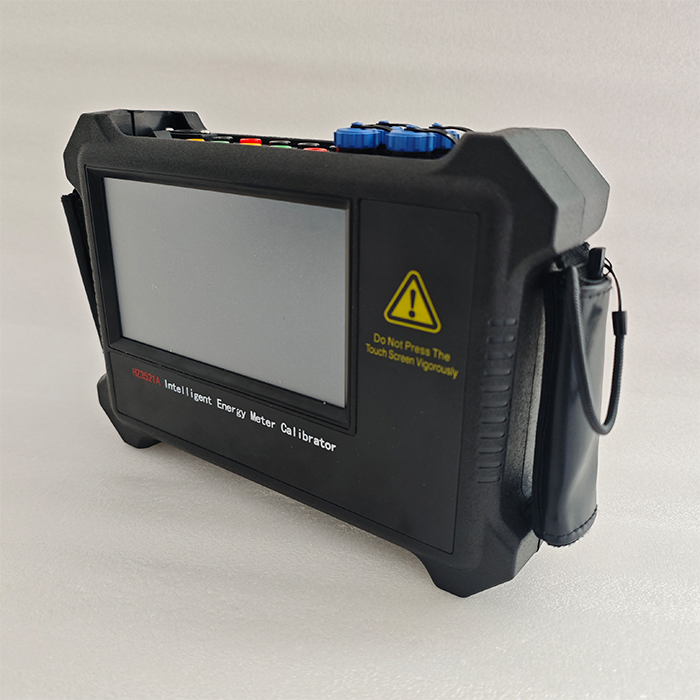

HZ-3521A型電能表現場校驗儀采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持文件系統可與電腦無縫對接。

功能及特點

1  在不停電，不改變計量回路接線的情況下，檢測出計量裝置的誤差，從而判斷此計量裝置是否有故障。

2  可測量電壓、電流、功率、相角、功率因數、頻率等多種電參量，從而準確判斷檢測出計量裝置回路的故障。

3  可測量CT變比誤差和相角（選配功能）。

4  顯示三相電壓電流的向量圖，可直觀的檢查計量裝置的接線錯誤。

5  電流回路使用鉗型互感器進行測量，使得操作人員無需打開電流回路，就可以快速、簡捷、安全可靠的進行測量。

6 可不改變接線檢測無功電能表的綜合誤差。

7 儀器具有波形顯示及諧波分析功能，儀器可同時或分別顯示各路電壓電流波形圖。儀器可分析1-30次諧波含量及諧波值，并畫出柱形圖。

8  儀器內置emwin操作系統，支持全拼漢字輸入法，7寸真彩液晶顯示，無需鍵盤全觸控操作，一屏可顯示多種電參量。

9儀器支持DBF數據庫管理查詢并支持優盤導出功能，并支持Excel電子表格打開，無需后臺軟件操作。

1 輸入特性

電壓0～400V 自動轉換量限

鉗型電流互感器測量范圍：0.1～5A（20A、100A、500A可選配）

相角：0～359.9o

頻率：45～55Hz

2 準確度

檢測儀準確度：0.05級

3 工作溫度：-20℃～+50℃

4 工作電源：80V～265VAC

整機功耗：≤3VA

5 體積

長：210mm，寬：150mm，高：70mm

6 重量：2kg

7 絕緣

a．電壓、電流輸入端對機殼的絕緣電阻≥100MΩ

b．工作電源輸入端對外殼之間承受工頻2kV（有效值）歷時1分鐘試驗。
