XZTZ3080直流電阻測試儀又名變壓器直流電阻測試儀，是主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等的重要儀器，以保證變壓器的安全運行。

變壓器直流電阻測試儀是?種?于測量?容量變壓器直流電阻的新型儀器。它被設計為?精度電流穩定電源和測試組件。在測試過程中，它由計算機控制，并?動完成穩態判斷，數據采集，數據處理和電阻測量。數值顯?和打印。該儀器可?于帶有?次性電源的有載調壓器的縱向測試，從?完全節省了測試時間。它還具有變壓器制造商的溫升測試功能。它具有操作簡單，精度?，抗?擾等特點，可以快速，準確地測量各種類型的變壓器。助磁法就是通過給高繞組輸出電流產生磁場給低繞組充電，借助于高壓繞組的勵磁安匝數，通以較小電流使繞組電感大大減小，以縮短測量時間，達到快速測量的目的。要注意的是，助磁法測量低壓繞組的直流電阻時，同一鐵芯柱上高、低壓繞組的電流方向必須一致，才能起到助磁的作用。

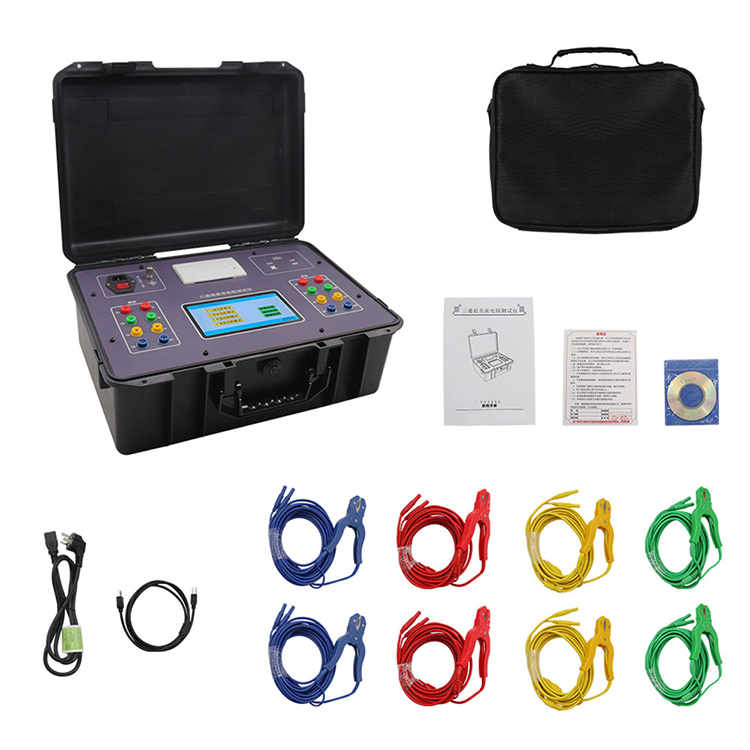

 XZTZ3080直流電阻測試儀由主機、測試線、等組成，具有歷史數據讀取、查閱、保存、打印等功能。

換算電阻 可對繞組材質，測量溫度進行換算

三相不平衡率 自動顯示三相繞組不平衡率。

分接位置 可在設置界面手動設定分接位置。

過載保護 有

自動放電 有

額定測量功率 1000W

電    源 AC 220V 10A (50Hz)

背    光 可調節背光亮度

測量方式 四線測試

助磁法測試 高、低壓輸出電流，測試低壓端的電阻

短路測試電流 0.2A、0.5A、2A、5A、10A、20A(6檔設置)

短路最大電流 DC  20A±10%

空載最大電壓 DC  27V±10%

顯示模式 7寸觸控彩屏

觸    屏 是

測量指示 測量進度顯示，測量提示動畫顯示

儀表尺寸 長寬高：450mm×350mm×180mm

標準測試線長 8條

U盤接口 用于連接u盤專用接口

USB接口 通過USB線連接到電腦專用軟件查詢保存數據

打    印 內置熱敏打印機

打印紙規格 57*40mm

數據存儲 500組

數據查閱 有

溢出顯示 超量程溢出功能：“OL”符號顯示

自動關機 無

功    耗 待機: <110W

測量：1000W

質    量 儀表：27 kg

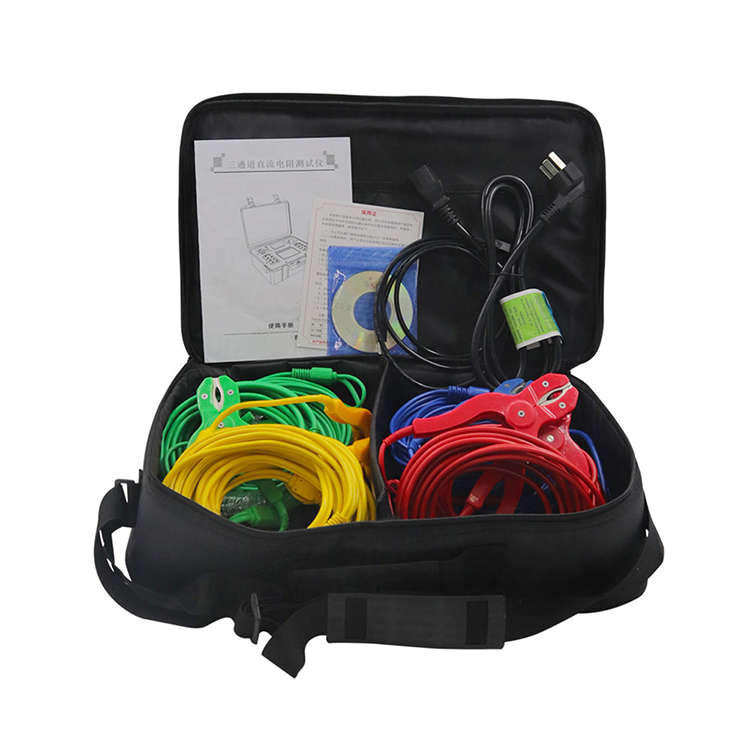

測試線、裝線袋：5.0kg

工作溫濕度 -10℃～40℃；80%rh以下

存放溫濕度 -20℃～60℃；70%rh以下

絕緣電阻 10MΩ以上(電路與外殼之間500V)

耐    壓 AC 3700V/rms(電路與外殼之間)

適合安規 IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
