XZTZ3070手持式直流電阻測試儀又名變壓器直流電阻測試儀、直流電阻快速測試儀、接地導通測試儀，采用微處理機技術，四線法測試，安全精密可靠。主要用于測量變壓器繞組的電阻、互感器繞阻電阻、接地引下線導通測試、電纜的導線電阻、開關、接插件、繼電器的接觸電阻、線圈、電動機、以及設備外殼、避雷帶、地梁、構造、機柜、鋼筋、水管、窗戶、護欄、散熱器、流水線等對象的金屬構件之間聯結電阻測試。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。

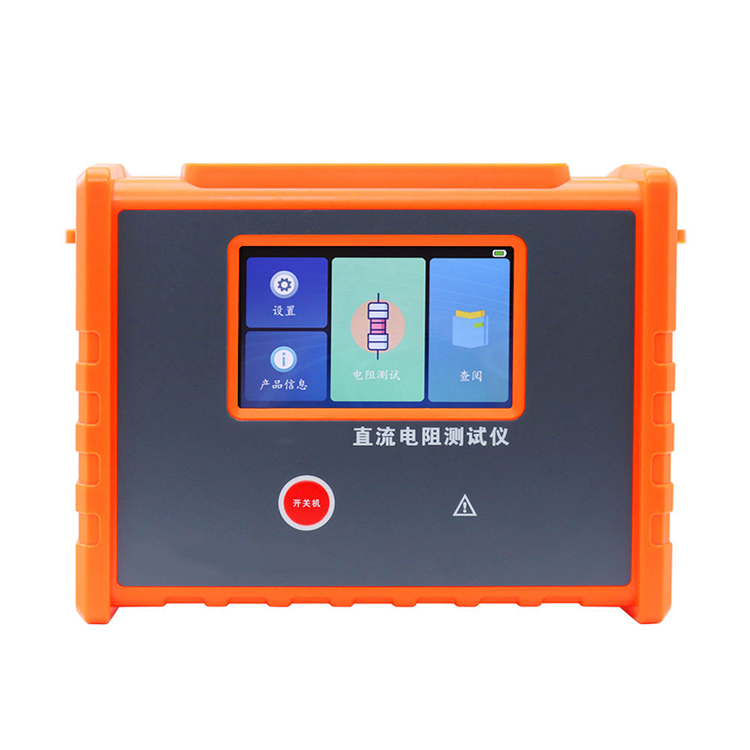

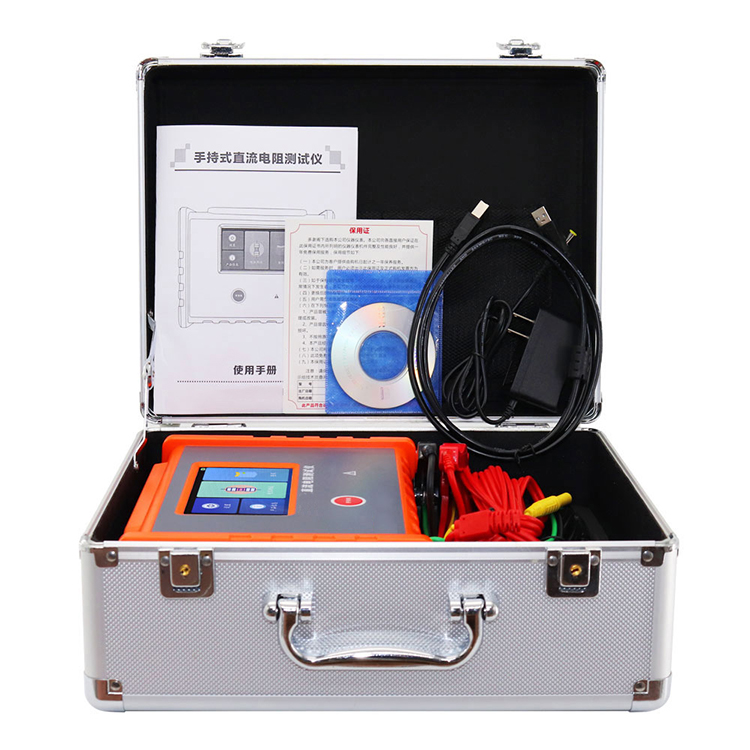

XZTZ3070手持式直流電阻測試儀由主機、監控軟件、測試線、通訊線等組成。主機手持便攜式設計便于現場應用、具有充電功能無需現場找電、全彩大屏LCD顯示，一目了然，觸屏操作方便易用，端口防過載功能。大容量存儲500組數據，電阻測量范圍：10.0uΩ-50.00KΩ，測量精度：±0.2%FS±10dgt。上位機軟件具有歷史數據讀取、查閱、保存、報表等功能。

功    能 主要用于測量變壓器直流電阻、互感器繞組電阻、地網連接導通性、電纜的導線電阻，開關、接插件、繼電器的接觸電阻、線圈、電動機、變壓器繞組的電阻以及金屬鉚接電阻，金屬構件之間聯結電阻測試，低值電阻測試，接觸電阻測試等。

電阻量程 10.0uΩ-50.00KΩ

分 辨 率 0.1 uΩ

精    度 ±0.2%FS±10dgt

檢測方法 四線法測試

測試電流 10A、5A、1A、0.1A、10mA、1mA

最大短路電流 10A

過載保護 有

自動放電 有

電    源 DC12.6V 2500mAh大容量鋰電池

充電功能 有

背    光 有，適合昏暗場所使用

顯示模式 全彩LCD顯示

溢出顯示 超量程溢出時“OL”符號顯示

觸屏操作 是

LCD尺寸 長寬：108 mm×65mm

儀表尺寸 長寬高：240 mm×188 mm×85mm

測試線長 5米，紅色、黑色各1條

USB接口 具有USB接口

通 訊 線 USB通訊線1條

數據存儲 500組

數據查閱 數據查閱功能

電池電壓 電池電量實時顯示，提示電池電壓低時需要及時充電

自動關機 儀表無操作約15分鐘后關機

功    耗 待機: 約116mA (20%亮度)

測量：27W Max

質    量 儀表：1100g(含電池)

測試線：850g

工作溫濕度 -10℃～40℃；70%rh以下

存放溫濕度 -20℃～60℃；70%rh以下

絕緣電阻 10MΩ以上(電路與外殼之間500V)

耐    壓 AC 3700V/rms(電路與外殼之間)

電磁特性 IEC61010-4-3，無線頻率電磁場≤1V/m

適合安規 IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》
