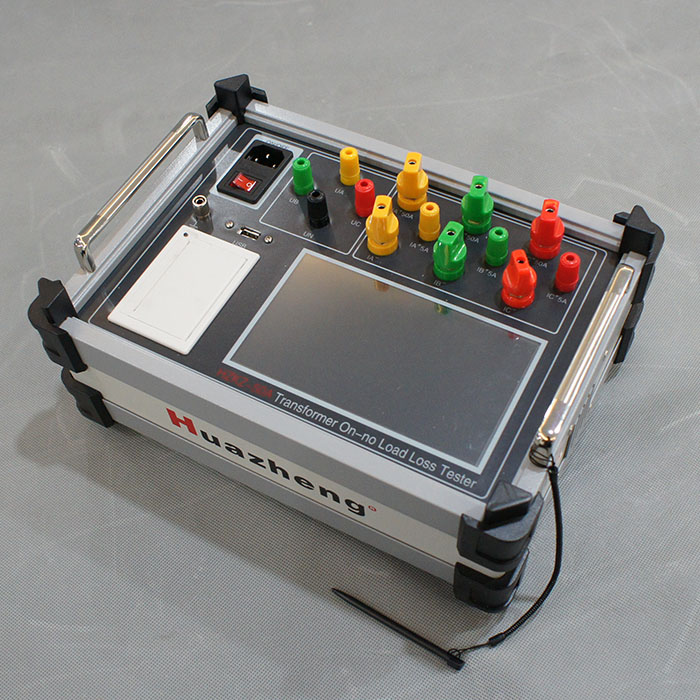

HZKZ-50A變壓器空負載特性分析儀,是保定市鏵正電氣制造有限公司推出的新產品，儀器采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持數據庫并可通過優盤導出或通過數據線傳至后臺電腦。

  該儀器電路設計精巧，思路獨特，使得其性能可靠，功能強大，體積小，重量輕。不但可測試變壓器的空負載參數，還可測量現場的諧波含量、及波形。儀器可記錄變壓器空負載測試曲線對于變壓器故障分析提供可靠依據。

主要功能與特點

1. 儀器采用7寸真彩液晶，可測量電壓、電流、角度、功率等電參數，并可顯電壓電流的示向量圖，同屏顯示清晰直觀。

2. 可測量變壓器的空載損耗、負載損耗、阻抗電壓等參數。

3. 儀器具有諧波分析功能，可測量變壓器上所施加的電壓電流的1-32次諧波含量，并可顯示棒圖及電壓電流波形圖。

4. 可自動記錄變壓器空負載測試過程中，不同電壓電流下的空負載特性曲線，便于分析變壓器及鐵芯的特性。

5. 具有數據存儲及數據瀏覽功能，儀器支持DBF數據庫，可按用戶需求存儲測試數據或瀏覽測試記錄。儀器還支持優盤導出功能，可通過優盤導出測試數據，數據庫支持excel電子表格打開方式，方便編輯打印或存檔

6. 采用7寸真彩觸摸屏操作，emwinGUI界面，內置128M存儲器（可擴展4G存儲卡），支持漢字輸入，操作簡單方便。

7. 體積小，重量輕，測量準確，不掉電日歷，時鐘功能，可隨時存儲測試時間。

1、電壓測量范圍：AC 10~500V(相電壓)850V（線電壓）

2、電流測量范圍：AC 0.1~50A

3、容量測量范圍：30kvA～20000KVA （50%額定電流直測）加入PT、CT可增大測量范圍

4、測量準確度：電壓：0.1%（頻率40~70Hz）

                          電流：0.1%（頻率40~70Hz）

 功率：0.2%（功率因數1.0-0.2），1%（功率因數0.2-0.01）

5、工作電源：AC220V±10%，50/60 Hz

6、工作溫度: -20℃～40℃

7、相對濕度: ≤80%RH  無結露
