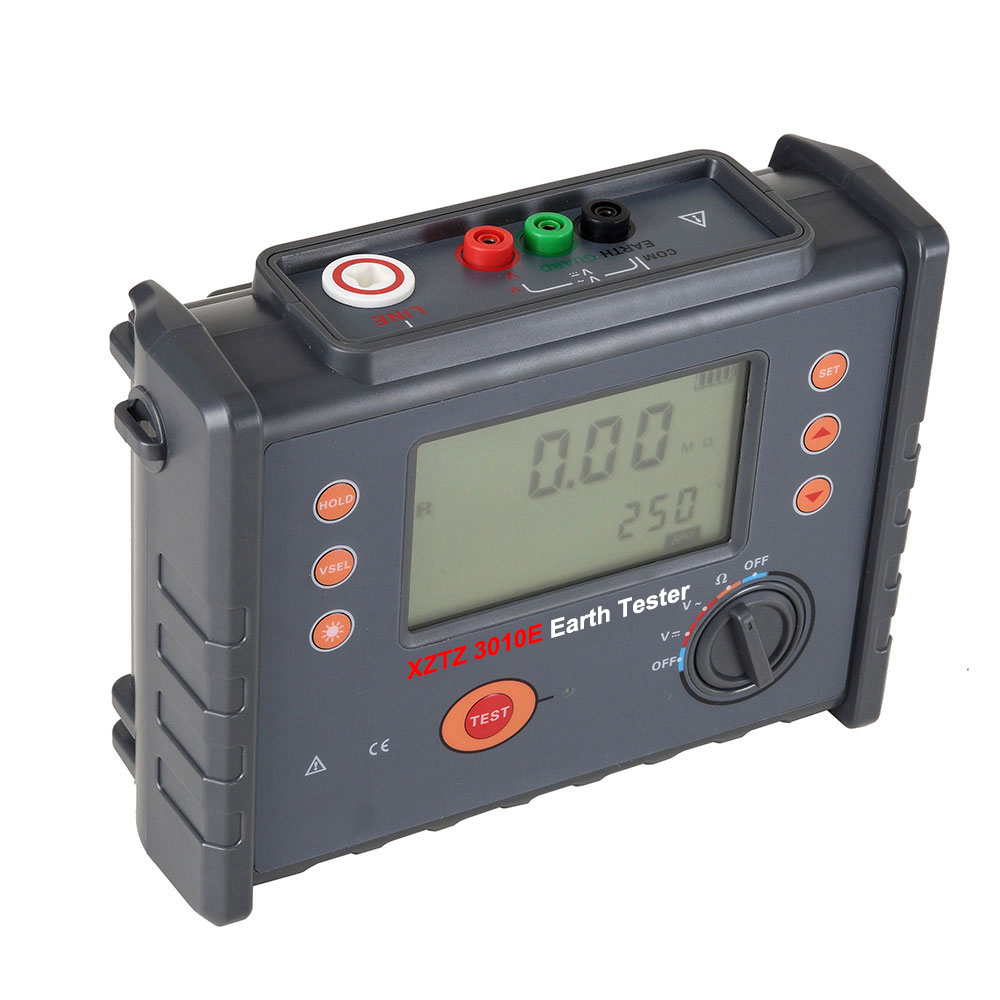

接地電阻·土壤電阻率測試儀又名四線接地測試儀、精密接地電阻測試儀等是檢驗測量接地電阻常用儀表的常用儀表，采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二、三、四線測試電阻和土壤電阻率要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。

接地電阻·土壤電阻率測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。同時存儲500組數據，電阻測量范圍：0.01Ω～30.00kΩ，接地電壓范圍：0.01～600V。

功    能 二三四線測量接地電阻、土壤電阻率；

接地電壓、交流電壓測量

環境溫度濕度 23℃±5℃，75%rh以下

電    源 DC 9V 6節LR14干電池連續待機100小時以上

干擾電壓 ＜20V（應避免）

干擾電流 ＜2A（應避免）

測R時電極間距 a＞5d

測ρ時電極間距 a＞20h

輔助接地電阻值 基準條件＜100Ω,工作條件＜5kΩ

量    程 接地電阻：0.00Ω～30.00kΩ

土壤電阻率：0.00Ωm～9999kΩm

接地電壓：0.00V～600.0V

測量方式 精密4線、3線法測量、簡易2線測量接地電阻

測量方法 接地電阻：額定電流變極法

土壤電阻率：四極法

接地電壓：平均值整流(S-ES接口間）

測試頻率 128Hz

短路測試電流 AC ＞20mA（正弦波）

開路測試電壓 AC 28V max

電極間距范圍 可設定1m～100m

換    檔 接地電阻：0.00Ω～30.00kΩ全自動換檔

土壤電阻率：0.00Ωm～9000kΩm全自動換檔

背    光 可控灰白色背光，適合昏暗場所使用

顯示模式 4位超大LCD顯示，灰白色背光

測量指示 測量中LED閃爍

LCD尺寸 111mm×68mm

LCD顯示域 108mm×65mm

儀表尺寸 長寬高：240mm×188mm×85mm

標準測試線 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條

簡易測試線 2條：黃色1.5m，綠色1.5m各1條

輔助接地棒 4根

測量時間 對地電壓：約3次/秒

接地電阻、土壤電阻率：約7秒/次

線路電壓 AC600V以下測量(接地電壓測量功能不能用于測量商用電)

數據存儲 500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿

數據查閱 查閱數據時“MR”符號指示

溢出顯示 超量程溢出時“OL”符號指示

報警功能 測量值超過報警設定值時發出報警提示

電池電壓 電池電壓低符號顯示

自動關機 “APO”指示，開機15分鐘后自動關機

功    耗 待機: 約40mA(背光關閉)

開機開背光：約43mA

測量：約75mA(背光關閉)

質    量 儀表： 1280g(含電池)

測試線：1300g

輔助接地棒： 720g(4根)

工作溫濕度 -10℃～40℃；80%rh以下

存放溫濕度 -20℃～60℃；70%rh以下

過載保護 測量接地電阻：H-E、S-ES各端口間AC 280V/3秒

絕緣電阻 20MΩ以上(電路與外殼之間500V)

耐    壓 AC 3700V/rms(電路與外殼之間)

電磁特性 IEC61326(EMC)

適合安規 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；

IEC61010-031；

IEC61557-1(接地電阻)；

IEC61557-5(土壤電阻率)；

JJG 366-2004。
