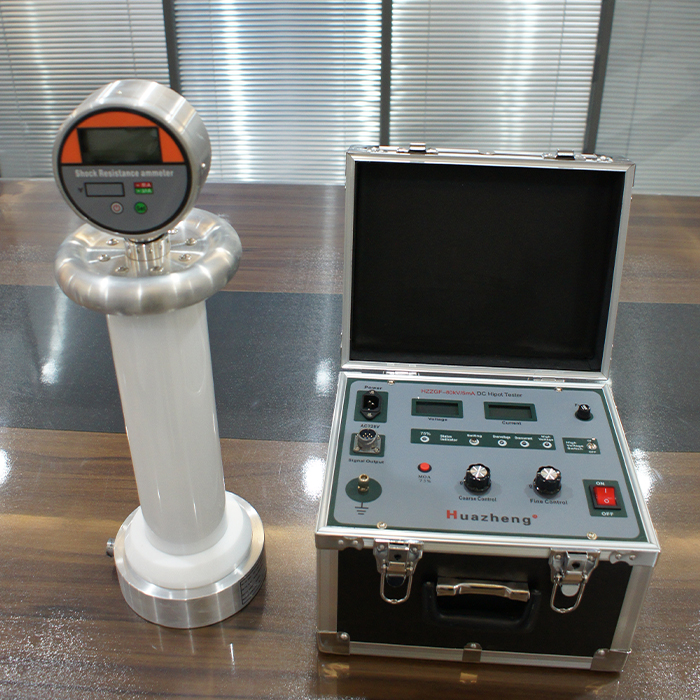

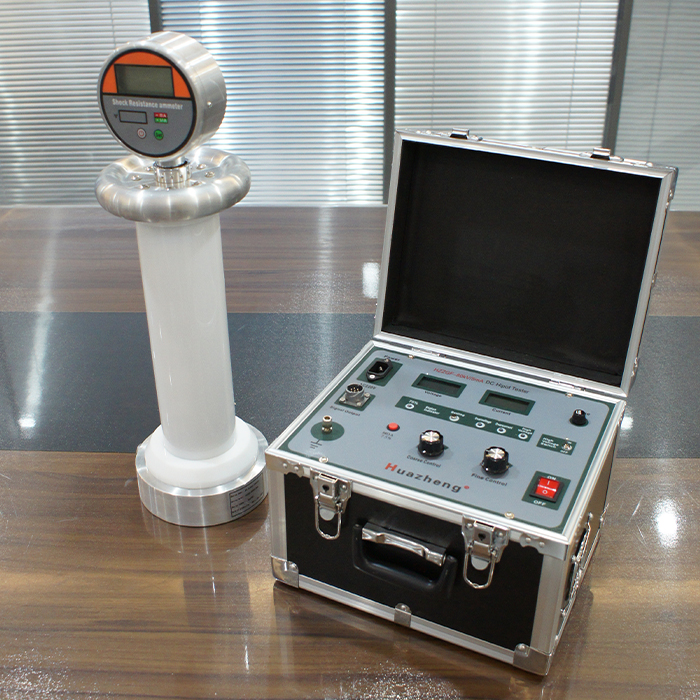

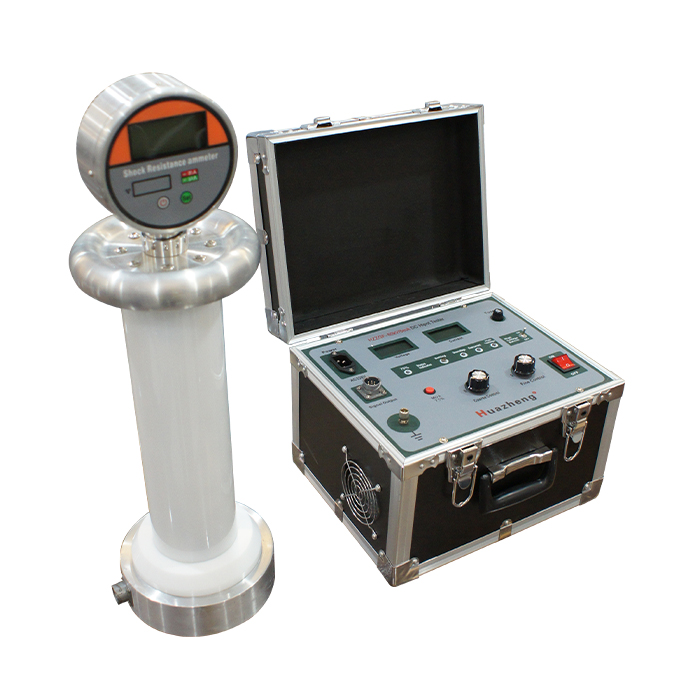

HZZGF 直流高壓發生器
時間：2025-06-11 作者：保定鏵正電氣 瀏覽次數：25次
1.采用PWM高頻脈寬調制技術閉環調整，具有較高的電壓穩定性，微小的紋波因數，以及快速可靠的保護電路，可耐受大電容試品對地直接放電，且整機體積小，重量輕，方便野外使用。
2.全量程線性平滑調整電壓，電壓調節精度優于0.1%；電壓測量精度0.5%，分辨率0.1kV；電流測量精度0.5%，最小分辨率:控制箱1μA，抗沖擊電流表0.1μA。
3.供電電源為交流220V（AC220V±10%，50Hz±1%），脈動因數小于0.5%，在工作現場，可全天候使用。
4.高壓倍壓器采用全固體封裝，克服了空氣及充油式設備帶來的不便。寬大底座光質外筒，放置穩重，維護更便利。
5.75%MOA電壓轉換按鈕，測試避雷器簡單方便。
6.具有過壓設定功能，調節過程顯示過壓值；具備完善的過壓、過流、短路放電保護功能。是電纜實驗最佳伴侶。
7.具有完善的斷線和非零電位啟動保護功能，使操作者及試品隨時受到安全的保護。防震控制箱整體設計，簡潔、明確的面板設計及操作聲音提示。
型號 | HZZGF | ||||
電壓KV
電流mA | 控制箱 | 高壓倍壓單元 | |||
額定電壓 | 外型尺寸 （mm） | 重量 Kg | 外型尺寸 （mm） | 重量 kg | |
60/2-5 | 60KV | 310 * 250 * 230 | 5kg | 470 * 260 * 220 | 6kg |
80/2-5 | 80KV | 310 * 250 * 230 | 6kg | 490*260*220 | 8kg |
100/2-5 | 100KV | 310 * 250 * 230 | 6kg | 550*260*220 | 8kg |
120/2-5 | 120KV | 310 * 250 * 230 | 7kg | 600 * 260 * 220 | 10kg |
200/2-5 | 200KV | 310 * 250 * 230 | 8kg | 1000 * 280 * 270 | 20kg |
300/2-5 | 300KV | 310 * 250 * 230 | 9kg | 1300 * 280 * 270 | 22kg |
輸出極性 | 負電壓極性，零電壓啟動，線性連續可調 | ||||
工作電源 | 50HZ AC220V±10% | ||||
電壓誤差 | 0.5%±2個字，最小分辨率0.1KV | ||||
電流誤差 | 0.5%±2個字，最小分辨率0.1μA | ||||
紋波系數 | 優于0.5% | ||||
電壓穩定度 | 隨機波動，電網變化±10%時 ≤0.5% | ||||
工作方式 | 間斷工作制，額定負載下小于30分鐘 | ||||
工作條件 | 溫度：0-40℃，濕度小于90% | ||||
儲存條件 | 溫度：-10℃～40℃，濕度小于90% | ||||
海拔高度 | 3000米以下 | ||||
