保定電纜識別儀的使用方法

時間：2020-04-23 09:04:12 來源：www.bdhuanzheng.com 作者：電纜識別儀廠家瀏覽次數：196次

電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜。具有判別電纜準確（方向及幅度的雙重判別）、快速、操作簡單、應用范圍廣等優勢，其使用方法如下。

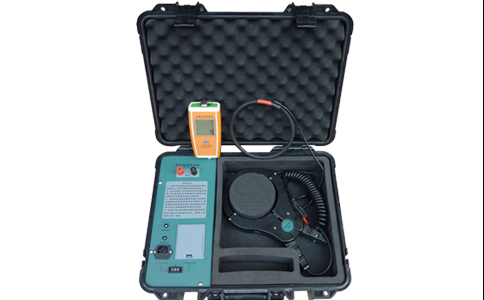

保定電纜識別儀

一、主機準備

1、連接：

（1）在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。

（2）發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線或幾根芯線連到一起。將黑色夾子與地釘相連。

（3）將電纜遠端的芯線與地釘相連。

（4）將電纜兩端的鎧裝與地線斷開。

（5）將電源線插入電源插座。

2、開機：

（1）打開主機電源開關，對主機供電。

（2）主機開始間斷向電纜發出脈動直流信號，輸出脈動電流信號為30A左右。

3、接收機準備

（1）緩慢調節靈敏度旋鈕，使電表開始指示。

（2）注意傳感器插入電纜的方向及接收機表頭擺動幅度的大小。

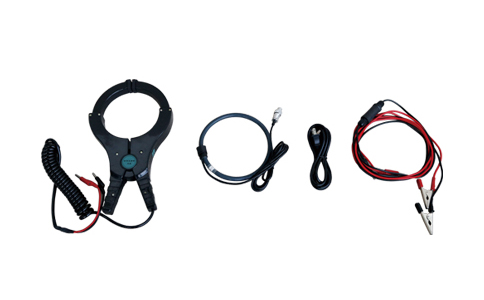

電纜識別儀配件

二、測試

1、設置測試回路

為保證儀器的正常使用，應注意設置測試回路。

將紅色輸出插孔與要識別的電纜的芯線相連，將黑色輸出插孔與地相連，將電纜芯線在遠端與地相連。

輸出電流在電纜線中沿箭頭方向流向遠端，通過大地返回發生器，將被識別電纜的所有芯線連到一起，能得到較清楚的信號。

2、儀器校準

校準接收機時，要在始端處用傳感器卡住電纜（接近發生器），箭頭指向電流方向，即指向電纜遠端，然后在需要檢測處用相同的接收靈敏度進行檢測，用傳感器將每一根電纜都卡一遍，箭頭方向指向電纜遠端，當卡住需要識別的電纜時，接收機表頭顯示讀數為4-6格，且向右偏擺。所有其它電纜要么沒有讀數，要么讀數極小且電流方向相反，即向左偏擺。
